Với kỹ sư quen Cisco, Juniper, chúng ta thường bị đóng khung tư duy vào 2 loại port cơ bản:

- Access Port: Dành cho máy trạm, chỉ mang 1 VLAN duy nhất (untagged).

- Trunk Port: Dành cho Switch nối Switch, mang nhiều VLAN cùng lúc (tagged).

Tuy nhiên, các hãng thiết bị Trung Quốc (Huawei, H3C, ZTE, Ruijie...) đẻ ra một loại port thứ 3 và thường biến nó thành cấu hình MẶC ĐỊNH: Hybrid Port.

Bản chất, Hybrid Port cho phép khai nhiều untagged VLAN trên 1 cổng (khác hẳn với native vlan cisco là chỉ dc 1 vlan untag)

- Khi đi VÀO: Nếu gói tin không có nhãn VLAN, Switch sẽ dán số PVID  mặc định của cổng đó vào. Gọi vui là chui Vào thì mặc áo

- Khi đi RA: Switch sẽ nhìn vào 2 danh sách.

Nếu đích thuộc VLAN  "Untagged", nó sẽ “lột áo” đi trước khi đẩy cho PC.

Nếu đích thuộc VLAN "Tagged", nó giữ nguyên áo (số vlan) để đẩy sang hàng xóm.

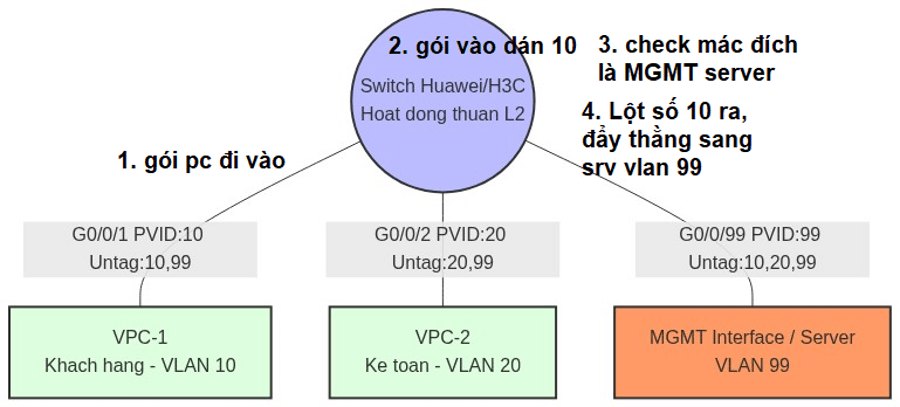

Để dễ hình dung ta nhìn hình này: Muốn cho PC1 và PC2 thông được MGMT server (dù khác VLAN).

Bài toán ví dụ: Giả sử hệ thống bị sập Core Switch L3 dẫn đến mất toàn bộ Inter-VLAN Routing. Các máy IT ở VLAN 10 và 20 sẽ không thể ping hay SSH tới Server Management nằm ở VLAN 99.

Giải pháp: Dùng tính chất "quái dị" của Hybrid Port để ép các VLAN khác nhau thông nhau ở ngay switch Layer 2 mà không cần định tuyến IP.

(Cần đổi IP của PC về cùng dải với MGMT server)

- Ban đầu là PC1, vlan 10, gửi gói tin sang MGMT srv thuộc vlan 99

- Switch nhận gói và mặc áo vlan 10 vào cho gói

- Switch nhìn mác đích thấy của MGMT, là vlan 99, thuộc danh sách untag (tức là phải cởi áo 10 ra , ném sang cổng Gi0/0/99)

- MGMT nhận được gói tin và trả lời lại, gói tin đi vào cổng 0/0/99 lại được mặc áo PVID (99)

- Sw thấy đích là của vlan 10, thuộc danh sách untagg, nó lại lột áo 99 ra; ném gói tin trần tới PC1

Ví dụ khai báo trên sw huawei

Lưu ý: Nếu PC-1 (VLAN 10) và PC-2 (VLAN 20) trong mô hình trên sẽ không thông được nhau, muốn thông thì phải khai untag là 10, 20 ở cả 2 cổng
