Trong mạng lớn có hàng ngàn đoạn nối trực tiếp, khi phải chia nhỏ dải IP để cấp từng subnet /30 gây lãng phí tài nguyên IP vừa làm phình to bảng định tuyến. Thì ta có giải pháp IP UNNUMBERED kết hợp với mạng POINT-TO-POINT.

Cách này giúp 2 router đấu nối trực tiếp nhưng HOÀN TOÀN KHÔNG CẦN IP, vẫn thiết lập OSPF neighbor FULL và chạy bình thường, do là nó tận dụng IP của loopback, và không cần cùng subnet.

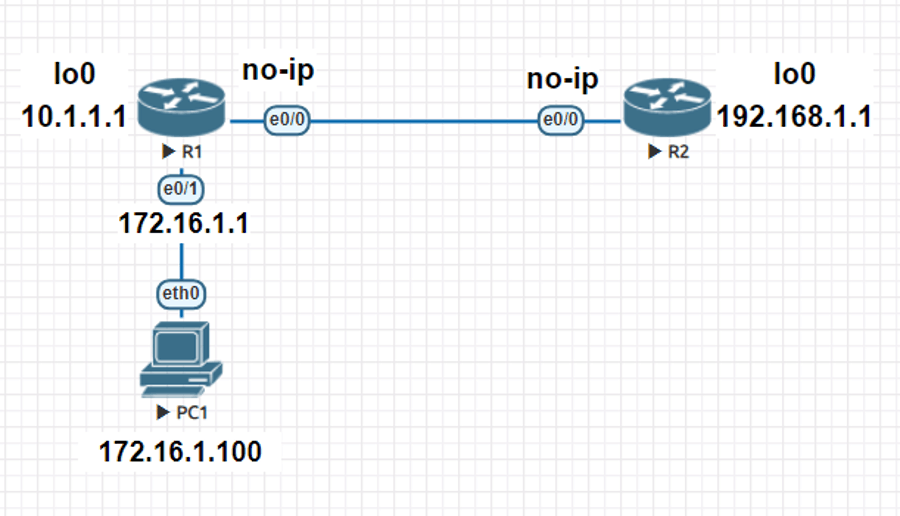

1. Sơ đồ mạng

R1:  mượn IP loopback qua lệnh ip unnumbered Loopback0 để nói chuyện với R2, chứ không cần đặt cùng subnet

R2: Loopback0 đặt IP 192.168.1.1/32, để bắt tay OSPF với R1

PC1: Máy trạm đóng vai trò người dùng trong mạng LAN, IP 172.16.1.100/24, trỏ default gateway về R1 (172.16.1.1).

2. Cấu hình thiết bị

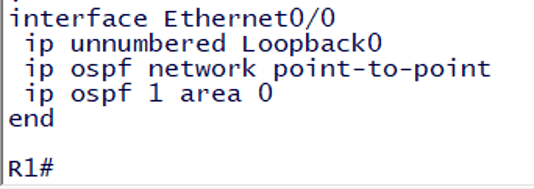

Cấu hình trên R1: Cổng Ethernet0/0 mượn địa chỉ của Loopback0 bằng lệnh ip unnumbered Loopback0, đồng thời ép kiểu mạng OSPF sang point-to-point để OSPF bỏ qua bước kiểm tra subnet:

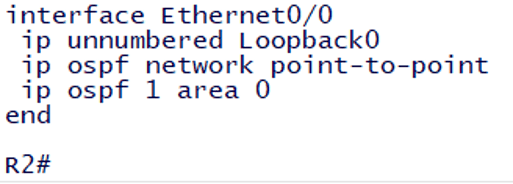

Trên R2 cấu hình tương tự R1, thay IP Loopback thành 192.168.1.1/32 và thêm Loopback1 (8.8.8.8/32):

3. Kiểm tra và test lại

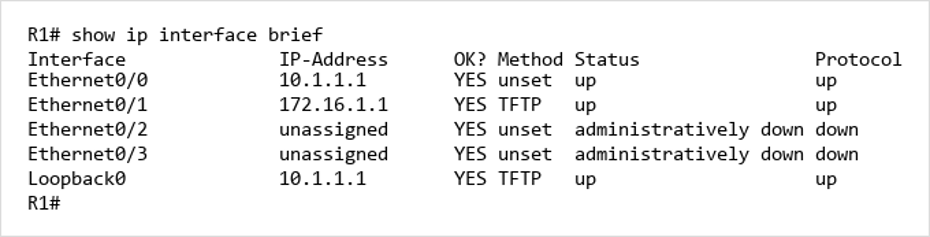

Bước 1: Kiểm tra trạng thái IP trên cổng vật lý R1

Dùng lệnh show ip interface brief thấy e0/0 đã mượn thành công IP 10.1.1.1 từ Loopback0:

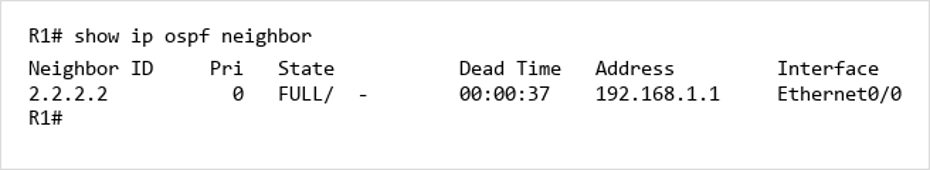

Bước 2: Kiểm tra OSPF neighbor giữa hai router

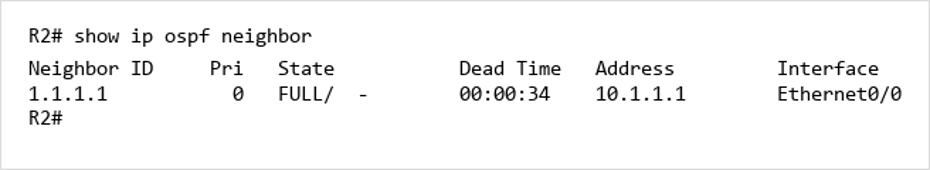

Kiểm tra trạng thái hàng xóm OSPF trên cả R1 và R2 bằng lệnh show ip ospf neighbor:

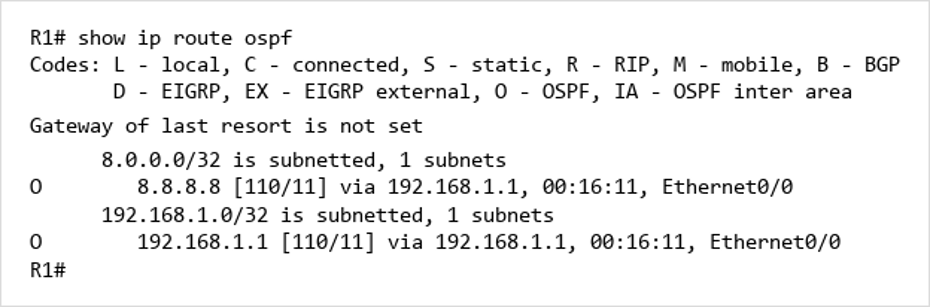

Bước 3: Kiểm tra bảng định tuyến OSPF

Kiểm tra bảng định tuyến OSPF trên R1 bằng lệnh show ip route ospf:

=> R1 học được route 8.8.8.8/32 và 192.168.1.1/32 OK

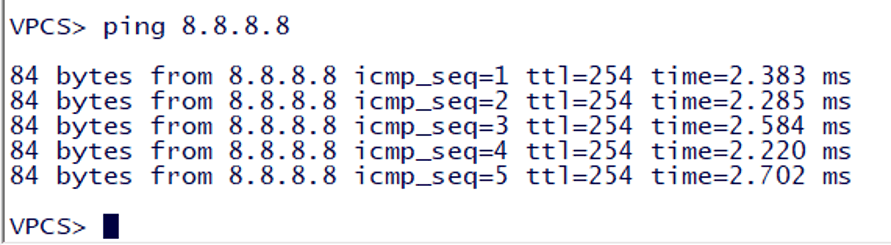

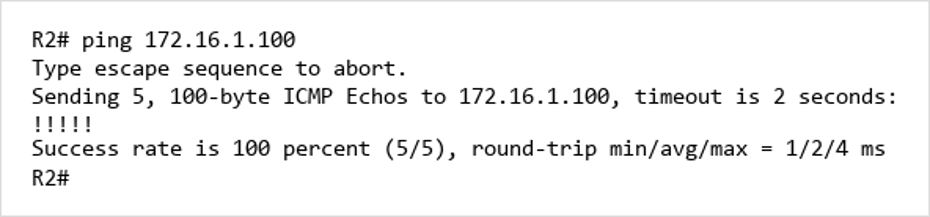

Bước 4: Test ping từ VPC sang lo1 8.8.8.8 của R2 và R2 ngược về VPC

Vậy là đã test ok tính năng Unnumbered trong OSPF, (lưu ý là ở đây chọn kiểu mạng Point-to-Point, vì hầu hết mạng lớn là người ta chọn kiểu mạng này.
