Các gói STP, CDP có đi xuyên qua VPN IPsec được không

by HaiNguyen -IT | 03/10/2026 | Lượt xem: 61

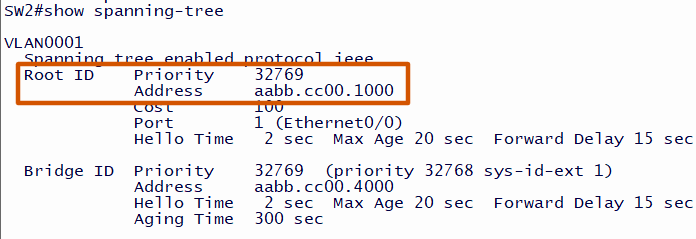

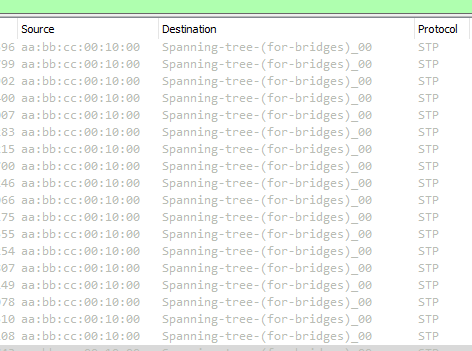

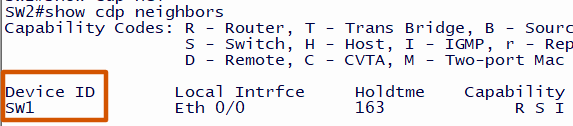

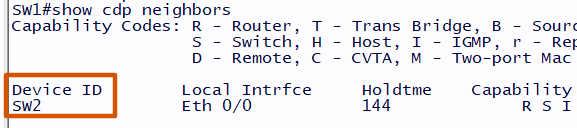

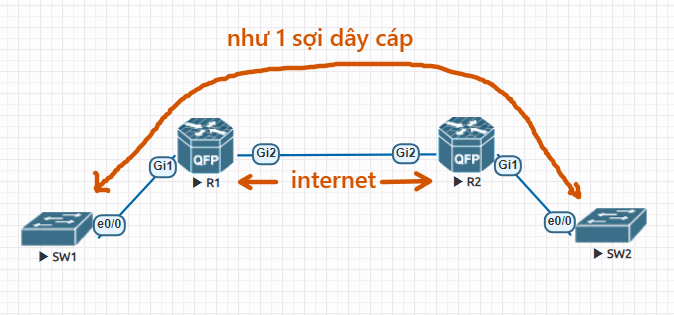

Test thử 2 switch nối dây LAN ảo xuyên qua internet, CDP và BPDU có sống được không?

Yêu cầu của sếp : hai bên chi nhánh phải nằm chung một subnet, switch hai đầu phải "nhìn thấy" nhau như đang cắm chung một sợi cáp, và mọi thứ chạy qua Internet phải được mã hoá.

Bình thường ta hay dùng IPsec để mã hoá 2 site cho layer3 nghĩa là 2 site sẽ khác dải IP.

Còn ở đây là 2 đầu là CÙNG SUBNET. Nên không thể cấu hình kiểu VPN route-based hoặc domain-based được.

Trong bài này, mình sẽ dùng L2TPv3 để tạo dây ảo giữa 2 switch, sau đó mã hoá IPsec cái dây ảo đó.

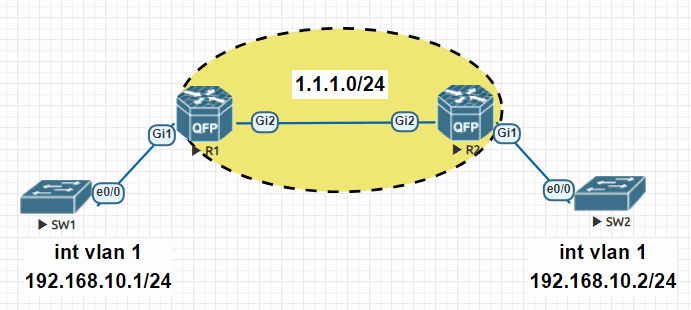

Sơ đồ mạng:

SW1, SW2: switch ở hai chi nhánh, không cần cấu hình gì, để mặc định là test được

R1,R2: Đóng vai trò router internet ở 2 nhánh, ta sẽ cấu hình L2TPv3 và IPsec ở đây

Trên R1:

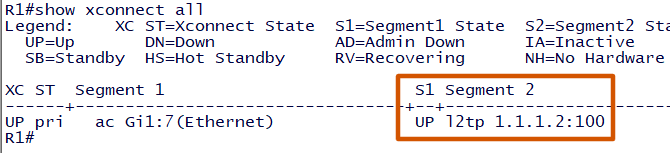

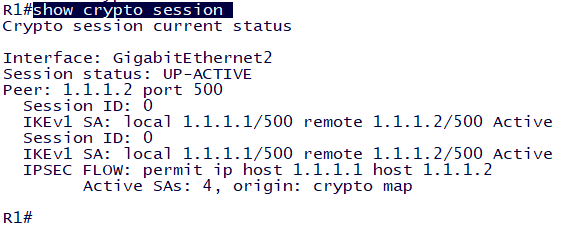

các cấu hình dưới đây nó tương tự VPN ipsec domain-base, mình cứ theo thủ tục , cuối test show lệnh lên thấy UP là ok, chứ cũng chả ai thuộc được.

l2tp-class L2TP_CLASS ##Bắt đầu khởi tạo tham số VPN
pseudowire-class PW_CLASS
encapsulation l2tpv3
protocol l2tpv3 L2TP_CLASS
ip local interface GigabitEthernet2 ##Cổng wan sẽ làm đầu sợi dây ảo
!

######Đoạn dưới khai như IPsec thông thường######
crypto isakmp policy 10
encr aes
authentication pre-share
group 2
!
crypto isakmp key cisco123 address 1.1.1.2 ##Chỉ ra IP wan đầu xa
!
crypto ipsec transform-set TS esp-aes esp-sha-hmac
mode transport
!
crypto map CMAP 10 ipsec-isakmp
set peer 1.1.1.2
set transform-set TS
match address 100
!
ip access-list extended 100
permit ip host 1.1.1.1 host 1.1.1.2
