Cấu hình cơ bản và đọc thông số giao thức IS-IS

Mô hình:

- Đây là giao thức hay dùng trong ISP vì nó mở rộng linh hoạt không yêu cầu area0 làm trung tâm như OSPF.

- Có 2 loại router trong is-is là L1 và L2 , trong đó các router L1 thì chỉ biết tới các router L1 khác trong cùng vùng (area-ID), còn L2 thì có thể biết mọi router L1/L2 khác

Ví dụ 49.0001.0000.0000.0001.00 thì area-ID là 49.0001 còn phần sau gọi là system-ID 0000.0000.0001, còn 2 số .00 cuối cùng là bắt buộc của IS-IS (Thằng IS IS này quy tắc đặt area rất quái dị so với OSPF)

- Các router biên thì cần để dạng cả L1 và L2 , ví dụ như con R2 bên trên sẽ được cấu hình là

Điểm khác biệt so vs các giao thức khác là NÓ KO CẦN IP Ở CỔNG vẫn bắt tay được.

Cấu hình R1 :

Khai tương tự cấu hình cho R3 thì chỉ cần để ý chỗ này

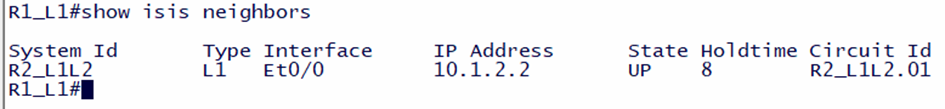

Sau khi khai xong ta kiểm tra neighbor show isis neighbors thấy đã UP

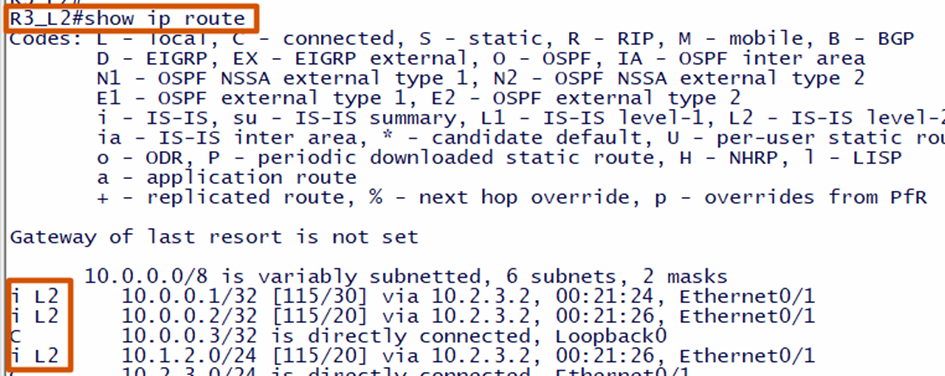

Và show route:

R1 chỉ học default route:

Và R3 cũng học được R1 theo kiểu L2 vì nó là router L2

Còn R2 thì học được cả 2 vùng

Tóm tắt lại:

- IS-IS dùng trong core ISP vì khả năng mở rộng mạng mạnh mẽ, ko bị giới hạn kiểu buộc phải có area 0 ở trung tâm như OSPF

- IS-IS không cần IP ở cổng vẫn bắt tay dc hàng xóm

- Có 2 loại là L1 và L2 và L1/L2 đồng thời, 2 router hàng xóm thì buộc phải cùng kiểu L và cùng area-ID (là số như dạng 49.0001)

Trong bài sau mình sẽ đi tìm hiểu TLV là cái gì trong các giao thức đời mới
