Cấu hình VXLAN SPINE-LEAF siêu nhẹ trong Linux

CẤU HÌNH  VXLAN  DÙNG CONTAINER LAB TRONG LINUX

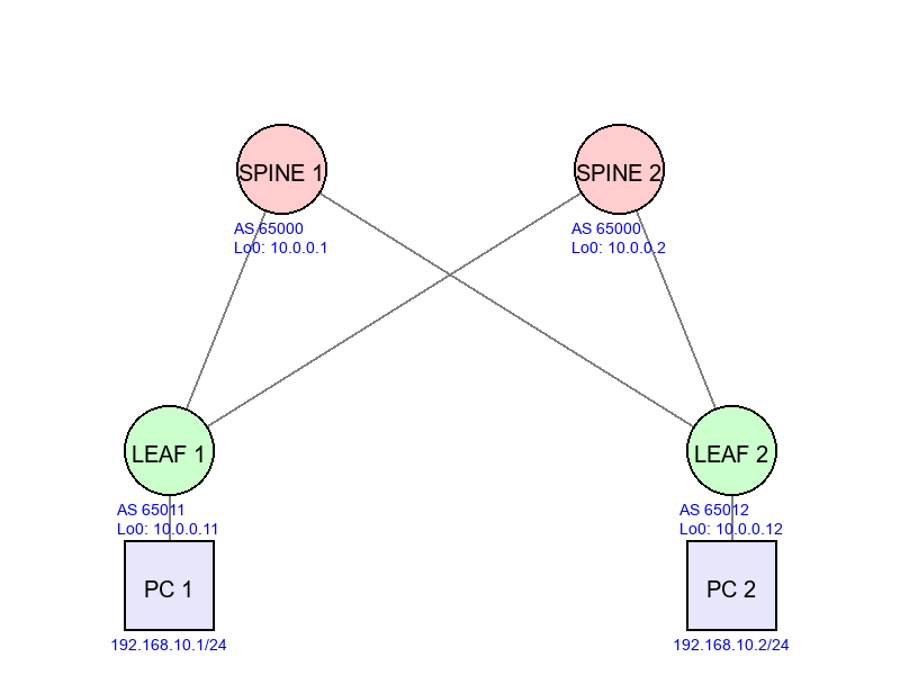

Sơ đồ mạng và Quy hoạch IP

Quy hoạch IP

• Mạng Underlay: Sử dụng eBGP Unnumbered giữa các con spine và leaf ; (trong CCNA CCNP truyền thống không dạy cái này, trong DC mới có trò này)
• VTEP IP: Spine1 (10.0.0.1), Spine2 (10.0.0.2), Leaf1 (10.0.0.11), Leaf2 (10.0.0.12)
• Overlay: eBGP Multihop cho EVPN giữa 2 con leaf.

2. Cài đặt và Khởi tạo Lab bằng Containerlab

Để giả lập, ta không dùng Nexus truyền thống mà dùng Containerlab (chạy trực tiếp các node mạng trong 1 con Ubuntu).

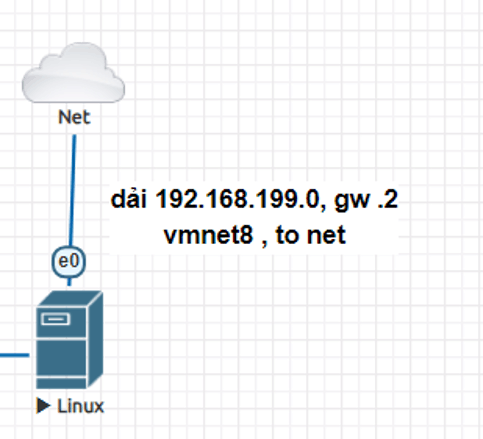

Đầu tiên xài con ubuntu (8GB ram, 4 CPU trong eve như này)

 Gõ 2 lệnh sau để cài đặt công cụ (hoặc search AI cũng ra)

# 1. Cài đặt Docker (Môi trường chạy Container)
sudo apt update && sudo apt install docker.io -y

# 2. Cài đặt công cụ Containerlab
bash -c "$(curl -sL https://get.containerlab.dev)"

Sau đó Tạo file cấu hình YAML (ví dụ đặt tên là frr-evpn.yml). Dưới đây là phần khai báo kết nối cáp (links) mô phỏng chính xác sơ đồ trên:

 links:
    - endpoints: ["spine1:eth1", "leaf1:eth1"]
    - endpoints: ["spine1:eth2", "leaf2:eth1"]
    - endpoints: ["spine2:eth1", "leaf1:eth2"]
    - endpoints: ["spine2:eth2", "leaf2:eth2"]
    - endpoints: ["leaf1:eth3", "pc1:eth1"]
    - endpoints: ["leaf2:eth3", "pc2:eth1"]

Để khởi chạy toàn bộ mô hình, ta gõ lệnh: containerlab deploy -t frr-evpn.yml

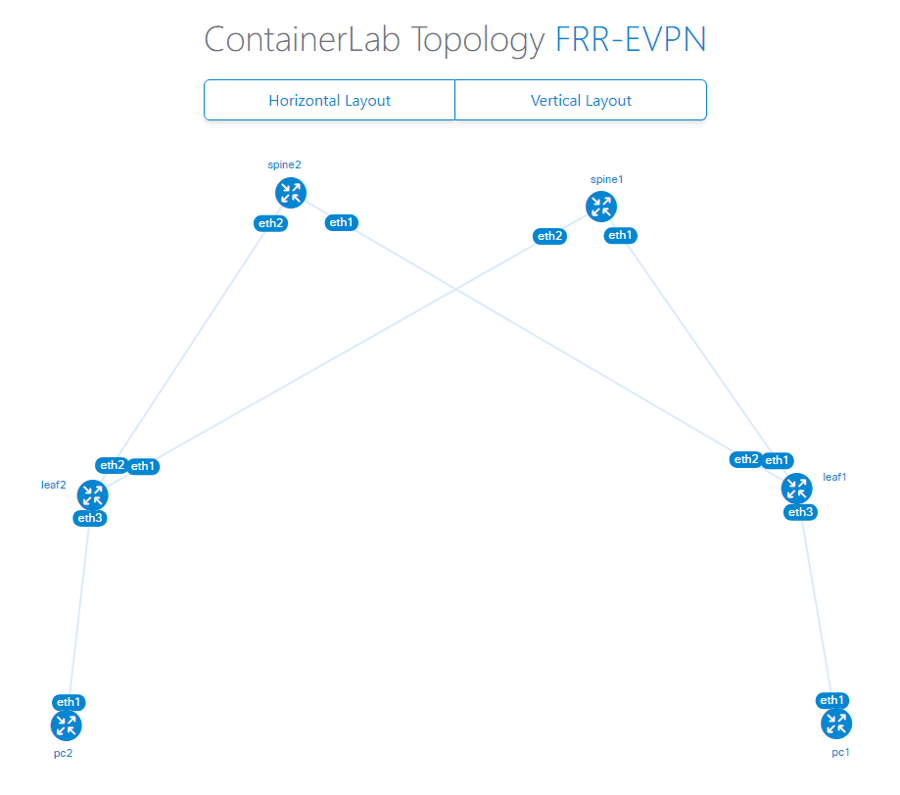

Xem sơ đồ mạng trực quan : Sau khi deploy xong, ta gõ lệnh containerlab graph -t frr-evpn.yml

Rồi truy cập vào đường dẫn http://192.168.199.135:50080 (ip của con ubuntu bên trên) để xem

Truy cập thiết bị để gõ lệnh:

Cấu hình BGP trên spine

docker exec -it leaf1 vtysh ##Để vào môi trường gõ lệnh như cisco
router bgp 65000
 bgp router-id 10.0.0.1
 no bgp default ipv4-unicast
 neighbor leaf peer-group
 neighbor leaf remote-as external
 neighbor eth1 interface peer-group leaf
 neighbor eth2 interface peer-group leaf
 !
 address-family ipv4 unicast
  redistribute connected
  neighbor leaf activate
  neighbor leaf route-map RM_ALLOW in ##Phải có allow vì mặc định nó chặn
  neighbor leaf route-map RM_ALLOW out
 exit-address-family
exit
! Cho phép tất cả các Route
route-map RM_ALLOW permit 10
exit

Cấu hình BGP và VXLAN trên leaf

Khai vxLAN:
docker exec -it leaf1 bash
brctl addbr br10  ##Tạo con switch ảo tên là br10
brctl addif br10 eth3 ##Cổng nối xuống PC

ip link add vxlan10 type vxlan id 10 dstport 4789 local 10.0.0.11 nolearning
ip link set vxlan10 master br10
ip link set vxlan10 up
ip link set br10 up

Khai BGP:

docker exec -it leaf1 vtysh
router bgp 65011
 bgp router-id 10.0.0.11
 no bgp default ipv4-unicast

 ! Cấu hình Underlay (eBGP Unnumbered nối với Spine)
 neighbor spine peer-group
 neighbor spine remote-as external
 neighbor eth1 interface peer-group spine
 neighbor eth2 interface peer-group spine

 ! Cấu hình Overlay (eBGP Multihop nối với Leaf 2)
 neighbor overlay peer-group
 neighbor overlay remote-as 65012
 neighbor overlay ebgp-multihop
 neighbor overlay update-source lo
 neighbor 10.0.0.12 peer-group overlay

 ! Kích hoạt Underlay IPv4
 address-family ipv4 unicast
  redistribute connected
  neighbor spine activate
  neighbor spine route-map RM_ALLOW in
  neighbor spine route-map RM_ALLOW out
 exit-address-family

 ! Kích hoạt Overlay EVPN , để chở traffic vxlan
 address-family l2vpn evpn
  neighbor overlay activate
  neighbor overlay route-map RM_ALLOW in
  neighbor overlay route-map RM_ALLOW out
  advertise-all-vni
 exit-address-family
exit
!
route-map RM_ALLOW permit 10
exit

=============

Verify lại

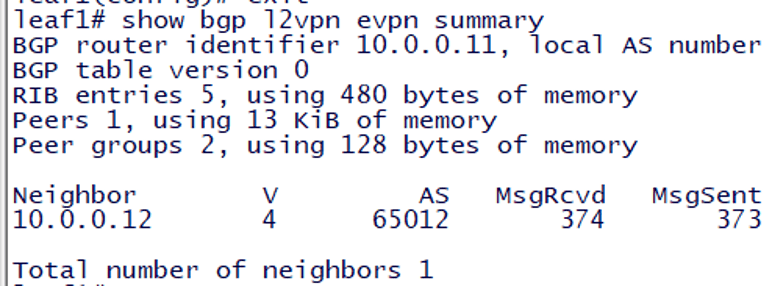

Xem Leaf1 và Leaf2 đã bắt tay BGP Overlay thành công chưa

docker exec -it leaf1 vtysh

show bgp l2vpn evpn summary

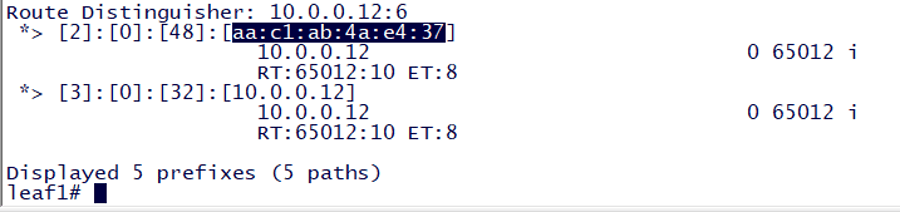

Xem Leaf1 đã học được địa chỉ MAC của PC2 đầu xa chưa

docker exec -it leaf1 vtysh

show bgp l2vpn evpn route

Thấy đã học MAC của PC2

Xem hệ điều hành đã biết cách nhét gói tin vào hầm VXLAN chưa

docker exec -it leaf1 bash
bridge fdb show dev vxlan10

aa:c1:ab:4a:e4:37 vlan 1 extern_learn master br10
aa:c1:ab:4a:e4:37 extern_learn master br10
7a:ca:f8:b0:27:d4 vlan 1 master br10 permanent
7a:ca:f8:b0:27:d4 master br10 permanent
00:00:00:00:00:00 dst 10.0.0.12 self permanent ##ĐÃ OK, THẤY LEAF2 ĐẦU XA
aa:c1:ab:4a:e4:37 dst 10.0.0.12 self extern_learn ##ĐÃ OK, HỌC ĐƯỢC MÁC PC2 PHÍA XA

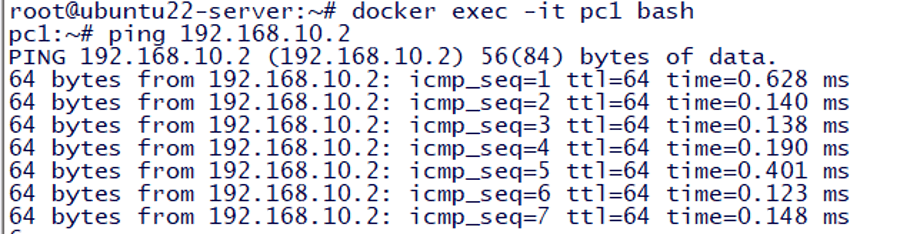

Ping kiểm tra thông giữa 2 PC
