CẤU HÌNH VPN SITE-To-SITE THEO KIỂU FLEXVPN NGẮN GỌN

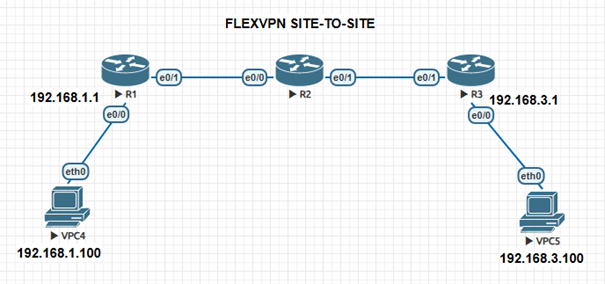

Mô hình

Bình thường kiểu cũ là mình cấu hình 1 trong 2 cách domain-based (tức là dùng ACL định nghĩa xem dải LAN nào được mã hoá), hoặc kiểu route-based (tạo interface tunnel xong mã hoá traffic đi trên đó)

Bài này mình dùng kiểu flexVPN khai nhanh gọn hơn, để nếu khi công việc yêu cầu thì có bài tham khảo. Trong kiểu flexVPN site-to-site thì router sẽ tự chọn giải thuật mã hoá hộ mình.

KHAI BÁO TRÊN R1:

============Tạo pre-share-key======

crypto ikev2 keyring SITE_KEYRING

 peer SITE2

  address 10.2.3.3

  pre-shared-key cisco123

============Tạo IKEv2 profile======

crypto ikev2 profile SITE_PROFILE

 match identity remote address 10.2.3.3 255.255.255.255

 authentication remote pre-share

 authentication local pre-share

 keyring local SITE_KEYRING

============Tạo IPSEC profile nhanh gọn, các tham số bắt tay mặc định router chọn======

crypto ipsec profile IPSEC_PROFILE

 set ikev2-profile SITE_PROFILE

============Tạo interface tunnel để mã hoá traffic======

interface Tunnel0

 ip address 172.16.0.1 255.255.255.252

 tunnel source Ethernet0/1

 tunnel mode ipsec ipv4

 tunnel destination 10.2.3.3

 tunnel protection ipsec profile IPSEC_PROFILE

KHAI BÁO TRÊN R3: Tương tự chỉ thay IP

VERIFY:

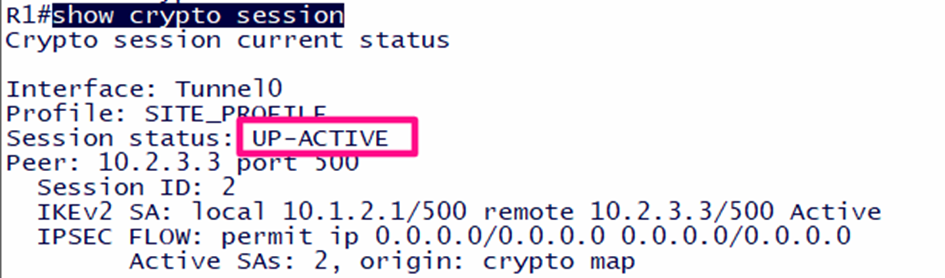

show crypto session

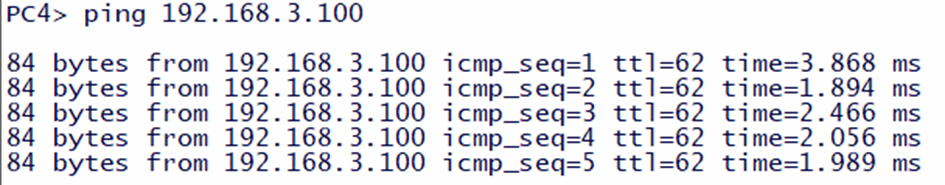

 VPC ping sang nhau

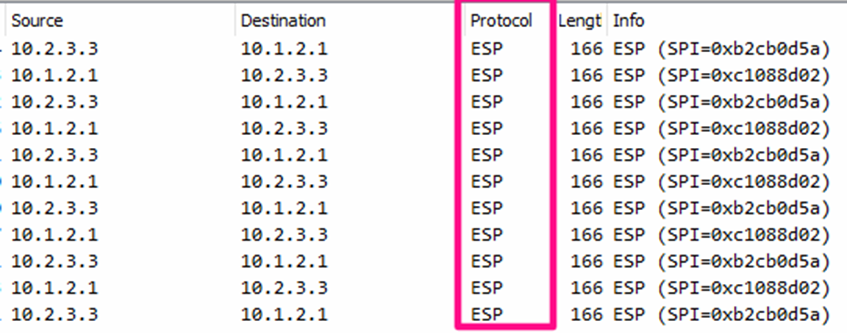

 Bắt wireshark thấy mã hoá rồi

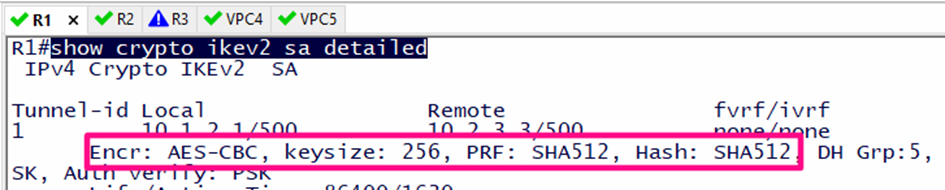

   Có thể xem chi tiết giải thuật mà router đã chọn hộ mình

   show crypto ikev2 sa detailed
